Lesson 6: El menú abreviado y las figuras rápidas En esta lección aprenderá el uso del menú abreviado, y verá cómo éste le será de ayuda para dibujar rectángulos, cuadrados, elipses y círculos. También aprenderá acerca del trazo de polígonos y las opciones del cuadro de diálogo para el trazo de los mismos. Por último, aprenderá a personalizar el menú abreviado para aprovecharlo de la manera en que usted trabaja. Inicie la lección dando clic en el botón “New” para iniciar un nuevo diseño, tal y como lo hizo al iniciar el diseño del hongo. El menú abreviado
Dé clic con el botón derecho del ratón, en este momento y verá el menú que aquí se muestra. Este es actualmente nuestro menú abreviado, el cual te da la opción a cuatro propiedades (las otras no están disponibles debido a que no hay diseño alguno). Por lo pronto no nos interesa ninguna de esas opciones, así que da clic con el botón izquierdo del ratón para desaparecerlo. Al final de la lección hablaremos de otro menú abreviado que nos interesará más. Rectángulos y Cuadrados rápidos
Ahora dé clic (con el botón izquierdo) en algún lugar de la Vista para empezar a dibujar su rectángulo. Acuérdese de liberar al botón, no lo arrastre. Mueva el ratón a cualquier otra parte de la Vista. Verá un rectángulo cuyo centro es el punto donde dio su primer clic y donde una esquina es el puntero. Dé clic una segunda ocasión para completar el trazo del rectángulo. No hay nada nuevo con el rectángulo recién trazado. No es nada más que cuatro curvas conectadas en los nodos. Cambie ahora el modo de "Selección" ("Pick"), y arrastre una de sus esquinas, y verá que las líneas no son obligadas a permanecer como un rectángulo. Note que usted definió al rectángulo dando clic y no arrastrando el ratón, el cual también fue verdad cuando usted dibujó las curvas para el hongo. Debe tener esta regla en mente:
Intente dibujando unos cuantos rectángulos más, hasta que se sienta cómodo con el método. De nuevo dé clic al botón derecho del ratón, para volver a llamar al menú. En esta ocasión seleccione "Corner, Dimensions" (esquina, dimensiones) y dibuje algunos rectángulos. En esta ocasión notará que el primer punto en el cual dé clic será una de las esquinas del rectángulo y el otro punto será la esquina opuesta. Escoja ahora "Square" (cuadrado) del menú "Draw" e intente dibujar algunos cuadrados. Experimente cambiando el método de trazado utilizando el menú abreviado. Si llega a experimentar una falta de espacio en la pantalla, simplemente despliegue la Vista. Mostrar medidas y entradas de teclado Hasta arriba del menú abreviado hay dos opciones, una llamada "Show Measurements" (Mostrar Medidas) y la otra llamada Keyboard Entry (Entrada de Teclado). Esta opciones se encuentran disponibles para la versión Professional Plus y también durante el periodo de prueba, pero aún con las versiones Standar o Professional será capaz de utilizar estas características pero de una manera limitada. En caso de que se muestre un mensaje diciendo que no posee la licencia, sólo dé clic en el botón de "Proceed" (proceder). Seleccione "Square" (cuadrado) del menú "Draw" y dé clic con el botón derecho para desplegar al menú abreviado. Seleccione "Show Measurements" (mostrar medidas) y empiece a dibujar su cuadrado. En esta ocasión, al momento de ir trazando su cuadrado, verá un indicador que va mostrando el ancho del cuadrado. Obtendrá información similar cuando dibuje otras figuras.
Aquí puede indicar la localización y el tamaño del cuadrado empleando el teclado de tal forma que usted obtendrá la forma que desea. Las pestañas superiores le permiten seleccionar la forma en que desea indicar las medidas ya sea desde el centro del cuadrado o desde alguna de sus esquinas. Para el acceso de estas funciones sin el empleo del ratón, las entradas a través del teclado se encuentran disponibles. Al momento de estar trazando, si desea dar las medidas de trazado presione la barra espaciadora, y/o para la entrada a través del teclado presione la tecla "enter". Para cancelar utilice la tecla "ESC". Debe haber empezado a dibujar su figura para poder utilizar estas teclas. Elipses y círculos rápidos Ahora que ya esta familiarizado con el trazado de rectángulos y cuadrados, experimente de la misma forma con elipses y círculos. El procedimiento es el mismo: seleccione "Ellipse" (para elipses) o "Circle" (para círculos) del menú "Draw", y mande a llamar el menú abreviado para seleccionar el método de trazado. Intente dibujando varias veces cada uno de los dos métodos de dibujo.

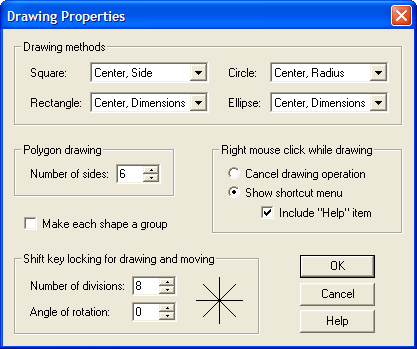

Al principio de esta lección comentamos acerca del menú abreviado que aparece cuando damos clic al botón derecho del ratón cuando estamos dibujando. Si usted no desea un menú abreviado y en lugar de ello prefiere que al dar clic con el botón derecho del ratón la operación resultante sea la cancelación de su operación en el momento de dibujar, es aquí a dónde se indica esa opción. Puede también escoger el eliminar la opción de ayuda (Help) del menú. Los controles en la parte inferior izquierda del cuadro de diálogo, le permite escoger su propia tecla de cambio de direcciones, emplee ésta cuando dibuje y mueva líneas. (Revise la Lección 4 en caso de que quiera refrescar su memoria) No trataremos esta característica por ahora, pero puede experimentar si así lo desea. Dé clic en el botón de ayuda (Help) si desea mayor información. Polígonos A la mitad de cuadro de diálogo de las propiedades de dibujo, hay una opción para seleccionar el número de lados deseados al momento de trazar un polígono. Asegúrese que el número de lados sea seis y después dé clic en "OK". Ahora escoja "Polygon" del menú "Draw" Para acceder a la modalidad de polígono. Los polígonos sólo tienen un solo método para su trazado: dé clic en el centro y posteriormente de otro clic en una esquina. Empleando esta técnica, cree algunos hexágonos en su diseño. Si lo desea, regrese a las propiedades de dibujo, seleccione otro valor, y dibuje polígonos de diferentes forma. Personalizando el menu abreviado Si usted tiene la licencia de la versión Professional Plus Edition, tiene la oportunidad de personalizar su menú abreviado. Empiece seleccionando "Customize Shortcut Menu" (personalizar el menú abreviado) del menú "View". (Si usted aún no cuenta con la licencia de Professional Plus, se desplegará un mensaje informándole que las personalizaciones no serán guardadas; dé clic en "Proceed" para continuar.)

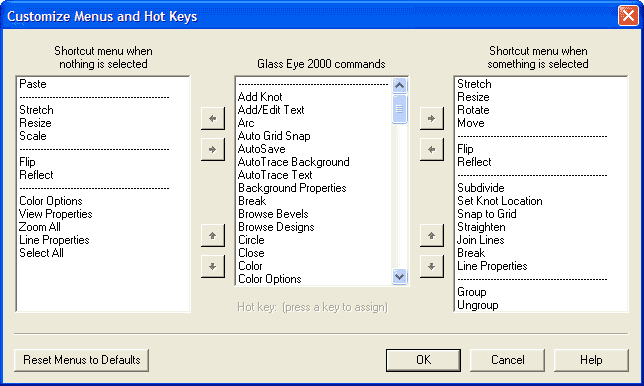

Hay dos menús abreviados principales en el programa de Glass Eye 2000: uno para cuando no hay nada seleccionado actualmente en el diseño y el segundo para cuando hay una Selección. Puede configurar estos dos menús de manera independiente para proporcionar diferentes elecciones basadas en este contexto. Note que algunas elecciones tienen sentido sólo cuando hay una Selección y usted no podrá agregarlas al menú de "nada seleccionado". El cuadro de diálogo del menú abreviado personalizado, tiene tres columnas con las cuales armará sus menús. La columna central contiene todos los comandos disponibles en el programa Glass Eye 2000 tan fácil como una línea horizontal que puede usar para agrupar y organizar los comandos. Colocando momentáneamente el cursor en un comando en la lista, desplegará una breve descripción de las funciones de ese comando. Las dos columnas laterales muestran la organización actual para "nada seleccionado" ("nothing selected") y para "algo seleccionado" ("something selected") de los menús abreviados. Para agregar una opción a alguno de los menús, seleccione el comando de la lista dándole un clic en él, y después dé clic en la flecha superior que señala al menú al cual quiere agregar esa opción. De manera predeterminada la opción seleccionada será insertada hasta abajo del menú. Si una opción se encuentra seleccionada en el menú al cual esta agregando, entonces la nueva opción será insertada debajo de ésta. Sólo la línea horizontal puede ser agregada más de una vez en cualquiera de los menús. Para quitar una opción del menú, Selecciónela y después dé clic en la flecha correspondiente que señala de regreso a la lista de comandos. Puede modificar el orden de las opciones en cualquiera de los dos menús, seleccionado la opción que desee mover y después dé clic en los botones de fechas hacia arriba o hacia abajo adyacentes al menú en cuestión. Una vez que haya experimentado con estas características, dé clic en el
botón de "Cancel". |
En
los programas de Windows es muy común un menú llamado menú abreviado.
Simplemente es un menú que aparece al dar clic con el botón derecho de tu
ratón. Las opciones desplegadas en el menú variarán dependiendo de las
circunstancias bajo las cuales se mande a llamar el menú.
Un
rectángulo se puede trazar al conectar cuatro líneas rectas. Esto requiere
un poquito de trabajo, y es difícil el obtener una alineación perfecta.
Afortunadamente, existe un comando sólo para dibujar rectángulos. Hay de
hecho dos formas para dibujar un rectángulo:
Intentemos
ambos métodos. No hay un botón en la barra de herramientas para dibujar un
rectángulo, así que escoja "Rectangle" (rectángulo) del menú de "Draw" (dibujo).
Antes de empezar a dibujar, dé clic en el botón derecho del ratón. Debido a
que se encuentra en la modalidad de "rectángulo", se desplegará un menú
abreviado diferente al anterior. Este menú nos dará varias opciones,
incluyendo el que usted mismo seleccione el método de realizar el trazado.
El punto negro a la izquierda de las opciones, nos indica cuál opción se
encuentra activa para trabajar. Para nuestro ejemplo, esta activado el
método de "Center, Dimensions" (centro, dimensiones).
Nuevamente
dé clic en el botón derecho del ratón y en esta ocasión seleccione "Keyboard
Entry"(entrada de teclado). Un cuadro de diálogo aparecerá, similar a lo
aquí mostrado.
