Lección 12: Importando y Exportando En esta lección aprenderá acerca de la importación de imágenes al programa de Glass Eye 2000, ya sea de archivos o directamente de su escáner o cámara digital. También aprenderá cómo exportar sus diseños en formatos de archivo tales como JPEG. Conoceremos también la poderosa característica del "AutoTrace" (trazado automático) para convertir de manera automática una imagen importada a un diseño del programa Glass Eye 2000. Quizá tenga imágenes tales como fotografías o patrones de vitrales que le gustaría llevar al programa de Glass Eye 2000. Hay dos usos principales para esta característica:

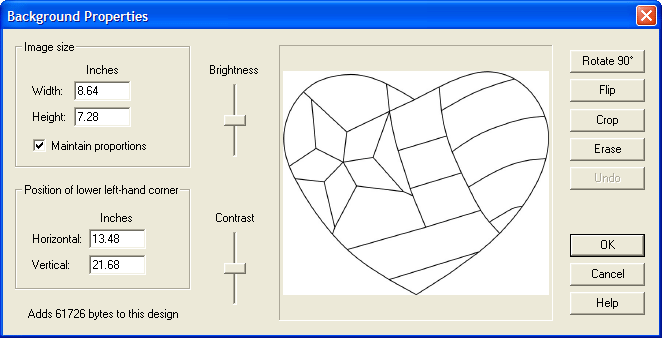

Lo ideal sería que tuviera un escáner, el cual es un dispositivo que transforma una imagen en papel a una imagen en su computadora. Si usted tiene un libro de patrones de vitrales, puede escanear (digitalizar) un patrón deseado y trazar sobre de él para crear un patrón del programa de Glass Eye 2000. O quizás cuente con una fotografía de un muro con un espacio para un vitral, y puede usted diseñar el patrón idóneo para esa imagen de la pared. Importando un archivo Empecemos dando clic en "New" (nuevo) en la barra de herramientas para iniciar un nuevo patrón, o seleccionando "New" del menú "File". Escoja "Import Background" (importar fondo) del menú "File" y seleccione la imagen "heart" del fólder de Tutorials. Verá entonces el cuadro de diálogo de Las Propiedades de Fondo, el cual se muestra a continuación:
Los valores mostrados para ancho (width) y alto (height) son tomados de la imagen misma, pero quizás desee ajustar esos valores. Rotar o voltear el diseño a su antojo. Después de dar clic en el botón OK, la imagen será colocada en el fondo de su diseño. Sólo un diseño de fondo a la vez es permitido. Puede seleccionar "Background Properties" (Propiedades del Diseño) del menú "File" en el momento que requiera hacer un reajuste del tamaño o posición de su imágen. Cambie el color de la línea a una de color latón (brass), utilizando el comando de "Default Line Properties" del menú "Modify", igual y como lo hicimos en la Lección 5. Ahora puede trazar el diseño con las herramientas de trazado de líneas que empleó en las primeras lecciones. Al escoger una línea de latón como mi línea de color, las líneas que dibuje serán más fáciles de ver, sobre una imagen en blanco y negro. Trace parte o toda la imagen -- dependiendo del tiempo con el que cuente.
Glass Eye 2000 puede en algunas ocasiones realizar el trazado por usted. Aprenderemos más de esta característica, llamada "AutoTrace Background" (Trazado Automático de Fondo), en la última parte de esta lección. Otra utilidad para emplear una imagen de fondo es como una escenografía real para su diseño. Puede ver esto al iniciar un nuevo diseño e importar un diseño llamado "Door" (puerta) de su fólder de Tutorials. Cambie de nuevo el color de su línea de trazo por el color negro, y dibuje un diseño en el "claro" de la puerta. Importando desde su escáner o su cámara digital El programa Glass Eye 2000 le permite traer una imagen directamente desde su escáner o su cámara digital sin guardar primero la imagen como un archivo. La tecnología aquí utilizada se le conoce como TWAIN y muchas programas de diseño emplean el término "Acquire" (adquirir) para nombrar esta característica. Aunque probablemente no sea la mejor terminología, hemos adoptado este término en el programa de Glass Eye 2000 porque ellos son "los que saben". Si usted tiene un escáner o cualquier otra fuente del tipo TWAIN conectada a su computadora, puede intentar esta característica ahora. Coloque una imagen en su escáner o tenga una foto ya lista en su cámara digital. Empiece un nuevo diseño y después utilice el comando ""Acquire Background" del menú "File". Este menú tiene dos opciones: "Select TWAIN Source" (seleccionar una fuente TWAIN) y "Acquire TWAIN Image" (adquirir una imagen TWAIN). Emplee el primer comando para seleccionar el dispositivo del cual desea importar, y después utilice el otro comando para importar la imagen. Una vez que el programa de Glass Eye 2000 tenga su imagen, el proceso de importación trabaja exactamente como lo hace con los archivos. Más acerca de Fondos La característica de fondo es fantástico para escanear un patrón y después redimensionarlo a las dimensiones que usted lo necesite. Simplemente mande la impresión en "tamaño real" (actual size) (empleando el comando de " Page Setup") y no dibuje para nada. Este consciente que escaneando las imágenes de los patrones no le proporcionan el código de color o la numeración de piezas como cuando trazamos un dibujo con el programa de Glass Eye 2000. Estará contento de saber que la característica del gotero "eyedropper" de la Lección 9 trabaja en la imagen de fondo. Puede intentar esto ingresando a la modalidad de color y después mantener oprimida la tecla SHIFT mientras da clic en la imagen. El color al cual le haya dado clic, se convertirá en su color de trabajo. Exportando El programa de Glass Eye 2000 cuenta con una gran variedad de soportes para exportar archivos en varios formatos. La versión Estándar soporta archivos en formato BMP y JPEG, mientras que las versiones Professional y Pro Plus, soportan además los formatos: TIFF, PNG, PCX, WMF, EMF, and DXF. Si usted no está seguro sobre cuál formato utilizar, el formato JPEG es por lo general una buena opción. Intente esto ahora abriendo el diseño de la bandera que hemos empleado en las lecciones anteriores. Acerque o aleje la imagen, hasta que tenga el tamaño deseado. Después utilice el comando "Export Design" (exportar diseño) del menú "File". Se le preguntará por el nombre del archivo, así como por el formato del archivo. Busque el fólder donde desea que su imagen sea guardada, y cambie el nombre del archivo si lo desea. Seleccione el formato de JPEG y dé clic en el botón de "Save" (guardar). Si desea exportar sólo una parte de su diseño, seleccione solamente la parte que desea antes de utilizar el comando "Export Design". Esta característica no se encuentra disponible en la versión Estándar. Una manera diferente de exportar un diseño, es empleando el comando "Send Design via Email" (enviar diseño vía correo electrónico), del menú "File". Si su sistema de correo electrónico es compatible con el programa Glass Eye 2000, entonces será capaz de mandar el diseño con el cual se encuentra trabajando, a un cliente sin primero salvar el diseño como un archivo -- todo lo que tiene que hacer es seleccionar el formato del archivo. Si este comando falla, o no trabaja de manera correcta, se debe a que su sistema de correo electrónico no es compatible, pero siempre le queda la opción de exportar su diseño como un archivo y posteriormente mandarlo por correo electrónico como un archivo adjunto. Cierre cualquier diseño abierto sin guardar los cambios. "AutoTrace Background" (Trazado de Fondo Automático) Regresemos por un momento al tema del trazado de una imagen de fondo. Este comando convierte las líneas de su imagen de fondo en curvas y arcos del programa Glass Eye 2000, ahorrándole horas de un meticuloso trazado manual. El Trazado Automático funciona mejor cuando captura líneas obscuras y claras de una imagen. Un diseño hecho a mano con plumón, o un patrón de un libro de patrones son un candidato perfecto para el trazado automático. Si bien el trazado automático puede trazar líneas en una imagen a color, estas líneas deben ser perfectamente distinguibles de los demás colores. El trazado Automático no fue diseñado para detectar líneas en una fotografía, pues el trazado en una imagen de éstas no producirá resultados satisfactorios. Existen dos razones principales por las que se traería una imagen para su trazo. Una es que tenga una fotografía de algo (digamos una flor), que le gustaría llevarla a un vitral. La otra es que tiene un patrón de vitral, por lo general en papel, y desea convertirla en un diseño del programa de Glass Eye 2000, para así luego emplear las ventajas del programa, características como iluminar o redimensionar. La primera de éstas es un esfuerzo artístico dejado a manos humanas, y el programa de Glass Eye 2000, no intenta automatizar el proceso. Pero el segundo no requiere de ninguna inspiración artística, y aquí el programa de Glass Eye 2000 puede ayudar muchísimo. El comando "AutoTrace Background" (trazado automático de fondo), incluido en la versión Professional Plus, puede realizar el trazado por nosotros. Veamos esto en acción. Repita estos pasos al principio de la lección donde empezó un nuevo diseño, y posteriormente importó el patrón del "corazón" del fólder llamado Tutorial. Cuando vea el cuadro de diálogo de las propiedades del fondo, dé clic en OK sin hacer ningún cambio, y finalmente, presione la tecla "Enter" para una Vista completa del corazón. Del menú "Draw" escoja "AutoTrace Background" (Trazado Automático del fondo). (Si aún no cuenta con la licencia de la versión Professional Plus, entonces verá un mensaje que le informa sobre las opciones de actualización y le deja saber que los resultados del Trazado Automático no podrán ser salvados; dé clic en "Proceed" (proceder) para continuar). Aparecerá un cuadro de diálogo del Auto Trazado del fondo en la pantalla:

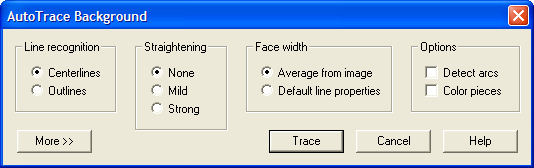

Por ahora, simplemente ignore las opciones y dé clic en el botón "Trace" (trazar). El diseño será trazado en cuestión de segundos. Para ver el trazado, desactive la imagen de fondo, empleando la opción de "Show Background" de la barra de herramientas, tal y como lo hizo al principio de esta lección. Pruebe activando los nodos, iluminando, o intente mover las líneas, y descubrirá que esta no es sólo una imagen estática, sino un dibujo con líneas muy bien conectadas. Par la mayoría de las imágenes, no necesitará ninguna de las opciones que le ofrece el comando de Trazado Automático de Fondo, y podrá efectuar el trazado, simplemente presionando el botón de "Trazado". Para algunas imágenes poco usuales, sin embargo, quizá quiera aprovechar estas opciones. Por ejemplo, note que su primera opción es escoger entre un trazado con línea central (center lines) y un trazado con línea exterior (outline). La mayoría de los patrones de vitrales requerirán un trazado con línea central, pero habrá ocasiones en las que desee trazar alrededor de los bordes de las figuras en lugar del trazado de las líneas centrales. El siguiente diagrama le hará ver la diferencia más clara:
Para aprender más sobre las demás opciones, dé clic en el botón de Ayuda para una explicación más detallada. La imagen que empleamos del corazón, fue un dibujo muy nítido. Si la imagen contiene impurezas, existen herramientas que le permiten solicitar ayuda dando una limpieza a la imagen antes de realizar el proceso del Trazado Automático. Si desea aprovechar estas características, quizá le ayude saber que el Trazado Automático se encuentra configurado para trabajar con copias monocromáticas como imagen de fondo. Una imagen monocromática es aquella que contiene píxeles en blanco o negro –no grises o de color. Dando clic al botón "More" (más) se muestra un área de preparación de imágenes, dándole acceso a controles que le permitirán ayudar al programa de Glass Eye 2000 a crear una imagen monocromática, apropiada para un Trazado Automático.
Las opciones más comúnmente empleadas son "Speck removal"(eliminador de motas) y la barra de desplazamiento que aclara (Light) u obscurece (Dark) la imagen. De nuevo, dé clic en el botón de ayuda para aprender más de estas opciones. Después de aplicar una opción, utilice el botón de "Zoom In" (acercar) para mirar más de cerca a su imagen. Puede incluso utilizar su ratón, para hacer una Panorámica (Pan) de su imagen. Debido a que la imagen del corazón se encuentra nítida, muchas de estas opciones surtirán un efecto mínimo en ella, pero tenga la confianza de experimentar y acostúmbrese con los acercamientos/alejamientos y con las panorámicas de la imagen monocromática. Por favor concluya esta lección cerrando su diseño sin guardar los cambios. |
||||||
Conforme
vaya trazando, probablemente en ocasiones desee esconder el fondo, y lo
puede hacer activando el botón "Show Background" (mostrando el fondo). La
forma más fácil de hacer esto es dar clic al botón de la barra de
herramientas que aquí se muestra; otra opción es, utilizar la opción "Show
Background" contenido en el comando de "View Properties". Una vez que esta
seguro que ya no va a necesitar más la imagen de fondo, puede quitarla de
manera permanente utilizando el comando "Remove Background" (eliminando
fondo) del menú "File". Después de que una imagen ha sido agregada, el
tamaño del diseño se incrementa de manera drástica, así que quizás desee
eliminar una imagen cuando ya no la necesite más.
