Lektion 7: Knoten hinzufügen und löschen

In dieser Lektion werden Sie lernen, wie man einer Linie mit den Befehlen „Knoten hinzufügen“ und „Unterteilen“ Knoten hinzufügt. Sie werden lernen, wie man Knoten durch Markieren und Löschen entfernt.

Für das Zeichnen von Linien gilt die allgemeine Regel:

Je weniger Knoten auf der Linie, desto ebenmäßiger ist sie. Je mehr Knoten, desto mehr können Sie ihre Form steuern.

Beginnen Sie diese Lektion mit einem Klick auf die Schaltfläche „Neu“, um einen neuen Entwurf anzufangen.

Hinzufügen und Löschen von Knoten könnte nicht einfacher sein. Wir experimentieren damit auf einer neuen Linie. Zeichnen Sie eine Kurve, die etwa so aussieht:
Klicken Sie nun auf die Schaltfläche „Knoten hinzufügen“ auf der Symbolleiste. Der Zeiger verändert sich zu einer Gestalt, und zeigt damit an, daß Sie im „Knoten hinzufügen“-Modus sind. Plazieren Sie die Spitze des Pfeils irgendwo auf die Mitte des rechten Liniensegments und klicken Sie. Die Kurve sollte nun etwa so aussehen:
Nun gehen Sie in den „Picken“-Modus und ziehen den Knoten zu einer anderen Stelle. Wenn Sie ihn nach unten ziehen, sieht er vielleicht so aus:

Wir löschen nun den Knoten, den Sie gerade hinzugefügt haben. Klicken Sie auf den Knoten, um ihn zu markieren, dann drücken Sie die Taste „Entf“. (Die gleiche Wirkung erzielen Sie, wenn Sie auf die Schaltfläche „Ausschneiden“ auf der Symbolleiste klicken, oder „Ausschneiden“ oder „Löschen“ aus dem Bearbeiten-Menü wählen.) Die Linie ist nun wiederhergestellt in der ursprünglichen Form, die sie hatte, bevor Sie den Knoten hinzufügten.

Unterteilen

Wir zeichnen nun den Entwurf, der rechts abgebildet ist. Bevor wir anfangen, nehmen Sie den Befehl „Zeichnen – Eigenschaften“ (in der voran gegangenen Lektion behandelt) und vergewissern Sie sich, daß die Option „Aus jeder Form eine Gruppe bilden“ ausgeschaltet ist.

Zeichnen Sie die Umrandung zuerst. Wählen Sie „Quadrat“ aus dem Zeichnen-Menü und zeichnen ein Quadrat auf Ihrem Schirm, nicht zu nah bei der Kurve, die Sie gerade geschaffen haben. Sie erinnern sich dabei, daß das Quadrat als vier miteinander verbundene Kurven gebildet wird.

Anstatt gleich die anderen drei Linien zu zeichnen, setzen wir zuerst die anderen Knoten. Es wäre ohnehin schwierig, die drei Linien präzise zu zeichnen. Wir möchten die Knoten in gleichmäßigen Abständen auf jeder Seite haben. Sie sehen, daß die oberste und unterste Linie in zwei gleiche Segmente und die Seitenlinien in drei gleiche Segmente unterteilt sind.

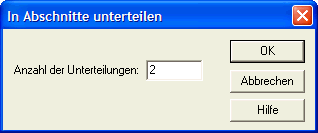

Gehen Sie nun in den „Picken“-Modus und markieren die oberste und unterste Linie. Denken Sie daran, die Strg-Taste gedrückt zu halten, während Sie auf die zweite Linie klicken. Wählen Sie „Unterteilen“ aus dem Kontextmenü, um die Dialogbox, die Sie zur Linken sehen, auf den Schirm zu bringen.

Jede dieser Linien soll in zwei Segmente unterteilt werden, daher übernehmen Sie die Zahl 2 in der Dialogbox mit einem Klick auf „OK“. Das Quadrat sollte nun wie die erste unten abgebildete Figur aussehen.

Markieren Sie die linke und die rechte Seitenlinie und tun das Gleiche, mit dem Unterschied, daß Sie sie in drei Segmente unterteilen und dazu „3“ in der Dialogbox „Unterteilen“ eingeben. Es ist nun einfach, die restlichen Linien präzise zu zeichnen. Klicken Sie auf die Schaltfläche „Kurve“ auf der Symbolleiste und zeichnen Sie die Linien wie oben abgebildet.

Sich überschneidende Linien

Sie haben ein Problem mit dem Bild, das Sie gerade geschaffen haben: Sie können es nicht anmalen. Der Grund dafür ist, daß die neuen Linien, die Sie hinzugefügt haben, sich nicht überschneiden sondern überlappen. Stellen Sie sich vor, Sie bauen ein Glasbild mit überlappenden Bleiprofilen zusammen, anstatt sie an den Schnittpunkten zu verlöten!

Wir brauchen zwei „Schweißstellen“ in der Mitte des Entwurfs. Wir machen das ganz leicht mit dem Befehl „Knoten hinzufügen“, den wir bei Beginn der Lektion kennen gelernt haben. Gehen Sie wieder in den „Knoten hinzufügen“-Modus und klicken Sie (mit der Spitze des Pfeils) auf jeden Schnittpunkt.

Sie sollten nun in beiden Schnittpunkten Knoten haben, wie auf dem mittleren Diagramm abgebildet. Malen Sie die Stücke nun an mit den Farben, die gerade auf Ihrer Farbenpalette vorhanden sind.

Wir möchten nichts von den Arbeiten aufbewahren, wählen Sie daher „Schließen“ aus dem Datei-Menü und klicken auf „Nein“, wenn Sie zum Speichern aufgefordert werden.
