Lektion 16: Versetzen und Größe verändern In dieser Lektion werden Sie lernen, wie man die fünf Befehle für das Bewegen der Entwürfe und das Verändern ihrer Größe benutzt:
Nachdem Sie ein Bild aus Linien gemacht haben, haben Sie mehrere Funktionen zur Verfügung, mit denen Sie dem Bild genau die Größe und Lage geben können, die Sie im Sinn haben. Wir benutzen wieder einmal die „Pilz“-Datei. Öffnen Sie also diese Datei (im „Tutorial“-Ordner). Verkleinern Sie das Pilz-Bild zweimal, indem Sie auf die Taste „–“ drücken. Die fünf in diesem Abschnitt behandelten Befehle finden Sie sowohl im Ändern-Menü als auch in dem Kontextmenü, das Sie in Lektion 6 kennen gelernt haben. Der Einfachheit halber wollen wir annehmen, daß Sie aus dem Kontextmenü wählen; Sie können aber auch das Ändern-Menü benutzen, wenn Sie das vorziehen. Strecken/zerren
Probieren Sie nun den Streckrahmen aus: Ziehen Sie an ein paar Ziehpunkten, um die Größe des Bildes zu verändern. Sie müssen den Zeiger präzise über den Ziehpunkten positionieren – Sie sehen dann, daß sich der Zeiger verändert. Wenn Sie einen Ziehpunkt nicht packen, sondern die Maus innerhalb des Rahmens ist und gezogen wird, werden Sie die Auswahl bewegen, ohne ihre Größe zu verändern. Sie können die Streckweise beeinflussen, indem Sie beim Ziehen an den Ziehpunkten die Umschalt- und Strg-Tasten benutzen. Bei gedrückter Umschalttaste behält die Auswahl ihre Proportionen bei, d.h., das Verhältnis von Breite zu Höhe bleibt konstant, während der Rahmen seine Größe verändert. Wenn Sie jetzt die Umschalttaste gedrückt halten, während Sie an einem Ziehpunkt ziehen, sehen Sie es sofort. Eine andere Möglichkeit ist, die Strg-Taste gedrückt zu halten. Dann behält die Auswahl ihren Mittelpunkt bei, während ihre Größe verändert wird. Probieren Sie es aus, und auch, beide Tasten gedrückt zu halten. Sie arbeiten recht gut zusammen. Der Rahmen wird durch Drücken der Esc-Taste oder durch Wechsel in einen anderen Modus, etwa „Picken“, entfernt. Größe verändern Wir haben schon in Lektion 1 gesehen, wie man die Größe verändert. Daher wiederholen wir die Übung jetzt nicht. Es gibt jedoch noch einiges über das Verändern der Größe von Vorlagen zu lernen.
Zu guter Letzt: Die
„Anker“-Steuerung bestimmt, welcher Punkt in Ihrem Entwurf fixiert bleibt,
während Sie die Größe verändern. Als Standardeinstellung befindet er sich in
der Mitte der Ansicht. Sie können jedoch nach Belieben die Mitte einer Seite
oder eine Ecke zu diesem fixierten Punkt (nämlich zum „Anker“) machen. Drehen
Während Sie die Maus bewegen, bemerken Sie ein numerisches Display neben dem Zeiger, das den Drehwinkel angibt. Dieser Wert ist präzise, d.h., der Entwurf wird genau um diese angegebene Menge gedreht. Die Standardeinstellung der Drehschritte ist 1°, kann aber mit dem Befehl „Maßeinheiten und Genauigkeit“, den Sie in Lektion 2 kennen gelernt haben, geändert werden Sie können mit größerer Präzision drehen, indem Sie die Strg-Taste gedrückt halten. Dadurch wird die Genauigkeit um einen Faktor von 10 erhöht. Wenn Sie das jetzt ausprobieren, sehen Sie als Präzisionsangabe Ihres Drehwinkels 0,1° statt 1°. Der Drehpunkt für die Rotation kann verlegt werden. Klicken Sie dazu auf einen anderen Punkt in der Ansicht. Der Drehpunkt wandert an die neue Stelle und wird zum Zentrum der nachfolgenden Rotationen. Sie können sogar die Pfeiltasten zum Drehen benutzen, ohne den Befehl „Drehen“ zu wählen. Bei gedrückter Alt-Taste mit der Pfeiltaste „Auf“ wird im Uhrzeigersinn und mit der Pfeiltaste „Ab“ gegen den Uhrzeigersinn gedreht. Damit diese Methode funktioniert, müssen Sie die Linien jedoch zuerst auswählen. Der „Drehen“-Modus wird verlassen, indem die Esc-Taste gedrückt oder ein anderer Modus gewählt wird.

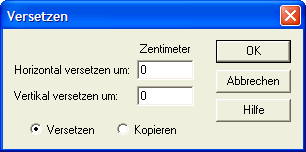

Versetzen Der Befehl „Versetzen“ bewegt (oder kopiert) die Auswahl in horizontaler oder vertikaler Richtung um einen festgelegten Abstand. „Versetzen“ wird hauptsächlich benutzt, wenn der Abstand beim Bewegen durch normales Ziehen mit der Maus nicht genügend präzise ist.
Skalieren Durch Skalieren wird die Größe um angegebene Skalierungsfaktoren verändert. Dies ist ähnlich wie der Gebrauch eines Streckrahmens, aber Sie können die Menge der Größenveränderung präzise steuern. Um also die Größe eines Entwurfs zu verdoppeln, könnte man um einen Faktor von 200 % skalieren und der Entwurf wäre exakt zweimal so groß wie zuvor.

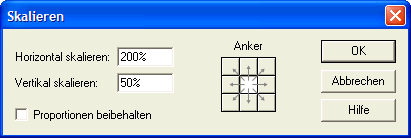

Wählen Sie „Alles skalieren“ aus dem Kontextmenü, dann erscheint diese Dialogbox. Wie Sie sehen, können Sie den horizontalen und vertikalen Skalierungsfaktor unabhängig von einander festlegen. Tippen Sie 200% für den horizontalen und 50% für den vertikalen Skalierungsfaktor ein, und entfernen Sie das Häkchen aus dem Kästchen „Proportionen beibehalten“. Klicken Sie auf „OK“ und machen damit Ihren Entwurf zweimal so breit und halb so hoch. Beachten Sie dabei, daß auch der Befehl „Skalieren“ eine „Anker“-Steuerung enthält, wie der Befehl „Größe verändern“. Ein Wert von Null als Skalierungsfaktor ist zulässig und nützlich, wenn man eine Linie ganz genau horizontal oder vertikal machen will. Wir versuchen das jetzt.
Schließen Sie den aktuellen Entwurf, aber speichern Sie die Änderungen nicht. |
|||||||||||||||||||||
