Lección 2: Una vista detallada

Las lecciones restantes tratarán las características de Glass Eye 2000 con gran detalle. En esta lección, examinaremos en detalle algunos de los temas expuestos en la Lección 1. En particular, veremos de cerca:

  • Las visualizaciones del programa
  • Como ajustar unidades de medidas y mostrar la precisión
  • Opciones de impresión, incluidos configuración de página y vista preliminar

Nosotros también le introduciremos en nuestro sistema de ayuda.


Cuando el programa se inicia por primera vez, su pantalla mostrará algo parecido a esto:

Si usted ha completado la Lección 1 Es probable que vea el diseño "Barnaby" en su pantalla. Esto es porque el programa automáticamente carga el último diseño en el que ha trabajado el usuario anterior.

Esta es una aplicación típica de Windows. En la parte superior se encuentra la barra de título que muestra el nombre del programa("Glass Eye 2000"). Debajo de esta está la barra de menú, la cual le da un acceso más cercano a todos los comandos. Debajo de la barra de menú está la barra de herramientas, la cual le da un acceso más rápido a la mayoría de los comandos. A la izquierda está la paleta de color, la cual usará para definir los colores en su vidriera emplomada. El área más grande en el centro es la vista, en la cual el diseño es mostrado. Justo debajo y a la derecha de la vista están las barras de desplazamiento que le permiten mover su vista arriba, abajo, derecha e izquierda. Y al fondo de la pantalla está la barra de estado, que le muestra ayuda contextual, incluida la posición horizontal y vertical del puntero del ratón.

Dimensionando la ventana principal

En la parte superior derecha de Glass Eye 2000 verá un trío de botones. (Hay un segundo trío debajo de este, pero fíjese sólo
en el trío superior por el momento.)

El trío de botones aparecerá de dos formas:


exit
Aquí



   o

Este es el significado de cada uno de estos botones:

Reduce (minimiza) la ventana a un botón en la barra de tareas.

Amplía (maximiza) la ventana para llenar toda la pantalla.

Restaura la ventana a su tamaño anterior.

Cierra la ventana.

Probablemente obtendrá los mejores resultados si Glass Eye 2000 ocupa totalmente la pantalla. Si usted ve el botón de maximizar en el medio del trío, entonces haga clic en él para hacer la ventana principal tan grande como sea posible. Si no ve este botón, su ventana ya está maximizada.

La barra de tareas

Los botones de la barra de tareas son de dos tipos. El primer tipo de botones le muestra el modo en el que se encuentra. El modo representa su actividad actual. Hay un modo para cambiar de color, otro para ampliar o reducir zoom, etc.

Por ejemplo, aquí puede ver el botón de selección de la barra de tareas. Este botón aparece habitualmente presionado, indicándole que usted está en modo de selección. En este modo puede seleccionar las líneas de un modelo y cambiar su forma.

El otro tipo de botones de la barra de tareas son los botones de características. Éstos botones le muestran que características están habilitadas para la vista actual de su diseño. Le introduciremos en las características en la Lección 3.

Usted puede saber que hace cada botón pasando por encima del mismo con el puntero del ratón durante aproximadamente un segundo (sin mover el puntero o hacer clic). El nombre del botón aparecerá en una pequeña caja llamada herramienta informativa. Cuando esta se muestre, podrá leer una descripción detallada del botón en cuestión, en la barra de herramientas. Inténtelo ahora colocando su puntero sobre el botón de selección. Si a usted se le olvida que botón realiza una función en específica, simplemente mueva su puntero a lo largo de la barra de herramientas, parándose un momento en cada uno de los botones, hasta que encuentre el nombre del botón deseado.

Unidades y precisión

Puede trabajar con cinco unidades de medidas diferentes: pulgadas, pies, milímetros, centímetros y metros. Debido a que estas lecciones fueron diseñadas para trabajar en unidades de pies y pulgadas, seguramente quiera elegir estas unidades.

Escoja "Unidades y Exactitud" en el menú Ver. El cuadro de diálogo que verá, se muestra a la derecha. Ajuste primero "Unidades" a pulgadas, pero use pies para las otras unidades. Ajuste todo en "Mostrar formato" a Decimales. "Exactitud en decimales" determina como se redondearán las unidades mostradas en pantalla. Escoger 0.01 significa que los valores indicados en cada caso serán redondeados a una aproximación de una centésima. Active "Mostrar unidades" para que el símbolo para su unidad seleccionada se muestre en las reglas y en la barra de estado. Asegúrese que los valores de precisión localizados abajo, sean ambos de 1°.



Haga clic el botón Aceptar cuando las opciones estén correctamente ajustadas.

Configurar página

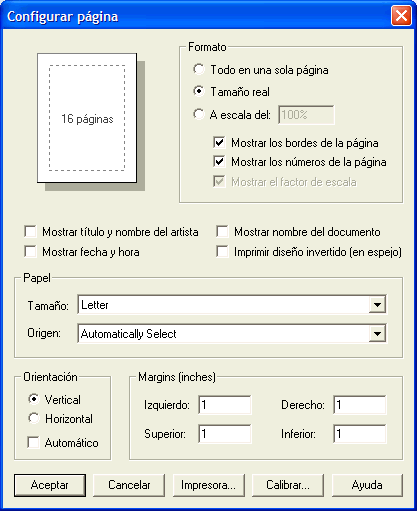

En la Lección 1 usted usó el comando "Configurar página" en el menú Archivo, para especificar las opciones de impresión. Vamos a verlo más de cerca:

Aquí tiene una variedad de opciones de cómo su diseño verse al ser impreso:

Formato

Todo en una página:

Imprime el diseño tan grande como sea posible en una sola hoja.

Tamaño real:

Imprime el diseño a su tamaño real, aún cuando esto signifique emplear varias hojas de papel.

A escala del:

Imprime al tamaño real, pero modificado por el factor de escala dado.

Cuando imprime al tamaño real o a escala, tiene la opción de imprimir un borde alrededor del área utilizable de cada una de las hojas e imprimir el número de páginas y el factor de escala en las hojas.

Mostrar título y nombre del artista / Mostrar fecha y hora / Mostar nombre del documento

Habilitar estas opciones si desea que la información correspondiente aparezca en las páginas impresas.

Imprimir diseño a la inversa

Esto imprime una imagen reflejada de su diseño. Use esta opción si desea imprimir una vista posterior de su diseño en lugar de la frontal.

Papel

Tamaño:

A3,A4,Ejecutivo, etc.

Origen:

Carga manual, Alimentador automático, Rollo, etc.

Sus elecciones aquí dependerán del tipo de impresora que posea. No cambie estos valores a menos que esté usted seguro que debe hacerlo.

Orientación

Vertical u horizontal, dependiendo de que usted desee el borde corto o el largo de la página en la parte superior de la misma. Activando la opción Automático se escogerá la orientación que use el menor número de páginas. El contador de páginas es mostrado en la esquina superior izquierda.

Márgenes

El tamaño de los márgenes determina el área del borde de cada página.

Impresora...

Seleccione una impresora diferente en caso que lo necesite, y opcionalmente podrá cambiar las propiedades de la impresora.

Calibrar...

Esto inicia la calibración de la impresora, lo que le permite compensar inexactitudes mecánicas de la impresora o problemas con el controlador de impresión.

Vista Preliminar

previewAntes de imprimir un diseño, puede ver como se representará el diseño en papel usando la Vista Preliminar. Confirmando que su diseño se imprimirá de la manera que usted desea, puede prevenir el desperdicio inútil de papel. Haga clic en el botón Vista preliminar de la barra de herramientas ahora, o escoja "Vista preliminar" en el menú Archivo. Verá una o dos páginas mostrándole como se verá el diseño impreso. Haga clic en "Página siguiente" para ver las siguientes páginas. Haga clic en "Cerrar" para salir de la Vista previa.

Si esta empleando una pantalla de baja resolución, es posible que no vea este botón. Si es posible, incremente la resolución de su monitor: Haga clic en el botón de inicio, escoja Panel de Control, Haga doble clic en Pantalla, escoja configuración e incremente la resolución en: "Resolución de pantalla".

Imprimiendo

print

Eligiendo "Imprimir" en el menú Archivo, o haciendo clic en el botón imprimir de la barra de herramientas, abrirá el cuadro de diálogo Imprimir.


Use este cuadro de dialogo para elegir la impresora, el intervalo de impresión, y el número de copias. (El número de copias y las opciones de colocación pueden no estar disponibles si no son soportadas por el controlador de impresión.) Si hice clic en "Propiedades" puede abrir otro cuadro de diálogo que le dará funciones adicionales sobre su impresión, como resolución de los gráficos y ajustes de color. Las propiedades que verá dependerán del tipo de impresora que tenga instalado.

print dialog box

El sistema de ayuda

Terminaremos esta lección con una introducción al sistema de ayuda. La forma más fácil de obtener ayuda es presionando la tecla F1. Esto abre una ventana de Ayuda como esta:

Haga clic en...

Contenidos para encontrar los tópicos agrupados por materia.
Índice para encontrar un tópico determinado, listado por órden de manera alfabético.
Buscar para encontrar todos los tópicos que contengan una palabra determinada o una frase.
Favoritos para marcar un tópico interesante.
Glosario para leer definiciones de términos usados en Glass Eye 2000.

Experimente con el Sistema de Ayuda ahora. Después de seleccionar la pestaña que desee, siga las instrucciones en su pantalla. Por ejemplo, a lo mejor desea encontrar la lista de respuestas más frecuentes al hacer clic en la pestaña Índice, y después doble clic en "Preguntas más frecuentes." Cuando esté listo para continuar, haga clic fuera de la ventana de ayuda de tópicos para terminar.

"¿Qué es esto?"

Puede obtener ayuda de una característica determinada empleando el comando "¿Qué es esto?" . Inténtelo ahora pulsando el botón de la barra de tareas similar al que se muestra a la izquierda. Esto le sitúa en el modo "¿Qué es esto?", identificado porque el puntero aparece como una flecha y un signo de interrogación adyacente. Ahora escoja cualquier icono del menú como si fuera a emplearlo. Una pantalla de ayuda se desplegará con la descripción del uso del icono en cuestión. Después de leer la descripción, cierre la ventana de ayuda. .

Usted puede, de la misma manera obtener ayuda de cualquier cosa que vea en la pantalla. Entre en el modo "¿Qué es esto?" de nuevo, y esta vez haga clic en un botón de la barra de tareas. Como antes, la ventana de ayuda para esta característica aparece. Puede probar esto con la Paleta de color, las barras de desplazamiento, la barra de estado,  etc., etc.

Finalmente, "¿Qué es esto?" le ayudará con las funciones del teclado. Acceda al modo "¿Qué es esto?" y presione cualquier tecla que haya sido definida para usarse con Glass Eye 2000. Por ejemplo, Pruebe a pulsar F5 mientras se encuentra en el modo "¿Qué es esto?" para descubrir lo que hace.

Lección siguiente: Viendo un diseño
